2.Handler 里的各种消息

同步屏障和异步消息

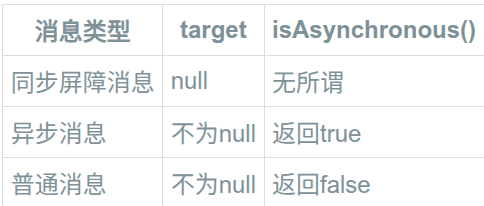

其实在 Handler 机制中，有三种消息类型：

• 同步消息。也就是普通的消息。
• 异步消息。通过 setAsynchronous (true) 设置的消息。
• 同步屏障消息。通过 postSyncBarrier 方法添加的消息，特点是 target 为空，也就是没有对应的 handler。也是通过屏障的时间，确定屏障消息插入的位置


这三者之间的关系如何呢？

• 正常情况下，同步消息和异步消息都是正常被处理，也就是根据时间 when 来取消息，处理消息。
• 如果当前消息是一个同步屏障，那么就会从当前消息之后的消息开始寻找，并将找到的下一个异步消息赋给 msg，直到找到异步消息或遍历完整个消息队列。

取消息，next () 方法

Message msg = mMessages;
if (msg != null && msg.target == null) {
	do {
		prevMsg = msg;
		msg = msg.next;
	} while (msg != null && !msg.isAsynchronous());
}

也就是说同步屏障消息不会被返回，他只是一个标志，一个工具，遇到它就代表要去先行处理异步消息了，提高优先级。
所以同步屏障和异步消息的存在的意义就在于有些消息需要“加急处理”。
同步障碍会阻碍同步消息，只允许通过异步消息

Choreographer

Choreographer 本质上是 Android 的“帧调度器”。

它的作用是：
在每一次屏幕刷新（VSYNC）到来时，统一调度一帧中必须完成的三件事——输入、动画、绘制，保证 UI 和屏幕刷新节奏严格同步，避免掉帧。

它解决的核心问题
手机屏幕是按固定频率刷新的（比如 60Hz / 120Hz），
而 App 的 UI 更新如果不和这个节奏对齐，就会出现：

• 一帧画不完 → 掉帧
• 多次无意义绘制 → 浪费性能
• 动画和触摸不同步 → 卡顿、抖动

Choreographer 就是用来“对齐 App 和屏幕节奏”的。

它是怎么工作的

每次 VSYNC 到来，Choreographer 就会触发一次 UI 帧回调，按顺序执行输入 → 动画 → 绘制，然后把这一帧准时提交给屏幕。

它在一帧里主要干三件事（重点）

1. 处理输入（Input）

   • 比如触摸、滑动事件

2. 执行动画（Animation）

   • 属性动画、View 动画的进度计算

3. 绘制 UI（Traversal / Draw）

   • measure → layout → draw
     👉 一帧中只有这三类事情，且顺序是固定的。

和开发者最直接的关系

• 当你调用 View.invalidate() / requestLayout() 时
• 并不会立刻绘制
• 而是告诉 Choreographer：
  “下一个 VSYNC 来了记得叫我画一帧”

所以：

UI 更新永远是“等 VSYNC 再统一执行”，而不是随调随画。

为什么会掉帧
在 60Hz 屏幕下，一帧只有 16.6ms：

• 如果你在这一帧里：
  • 做了重计算
  • 主线程 IO
  • 复杂布局
• 导致三件事没在 16.6ms 内完成
  👉 Choreographer 就会错过这个 VSYNC，直接掉一帧。

监听掉帧卡顿是否流畅，看两帧之间的时间间隔（即每帧的实际耗时）

public class FrameMonitor implements Choreographer.FrameCallback {
    private long mLastFrameTimeNanos = 0;

    @Override
    public void doFrame(long frameTimeNanos) {
        if (mLastFrameTimeNanos != 0) {
            long frameCostMs = (frameTimeNanos - mLastFrameTimeNanos) / 1_000_000;
            if (frameCostMs > 16) {
                Log.w("FrameMonitor", "一帧耗时: " + frameCostMs + "ms， 已掉帧！");
            }
        }
        mLastFrameTimeNanos = frameTimeNanos;
        Choreographer.getInstance().postFrameCallback(this); // 继续监听下一帧
    }
}
	// 启动监听: Choreographer.getInstance().postFrameCallback(new FrameMonitor());

Handler 包装 dispatchMessage
能帮助定位原因：是因为处理这个消息花了太长时间，导致了卡顿。

Choreographer 调度一帧的流程 👇

1. Vsync 信号到来 → Choreographer 收到回调，开始这一帧。
2. Input Handling → 处理输入事件（触摸/按键）。
3. Animation → 执行动画数值更新。
4. Measure/Layout/Draw → 视图树测量、布局、绘制。
5. Render → 把绘制结果提交给 GPU。
6. Display → SurfaceFlinger 合成并最终显示到屏幕。


同步屏障和异步消息的使用场景

系统把插入屏障和构造异步 Handler 这些东西标记为 @UnsupportedAppUsage，意思就是这些 API 是系统自己用的，不想让开发者调用。那系统是什么时候用的呢？

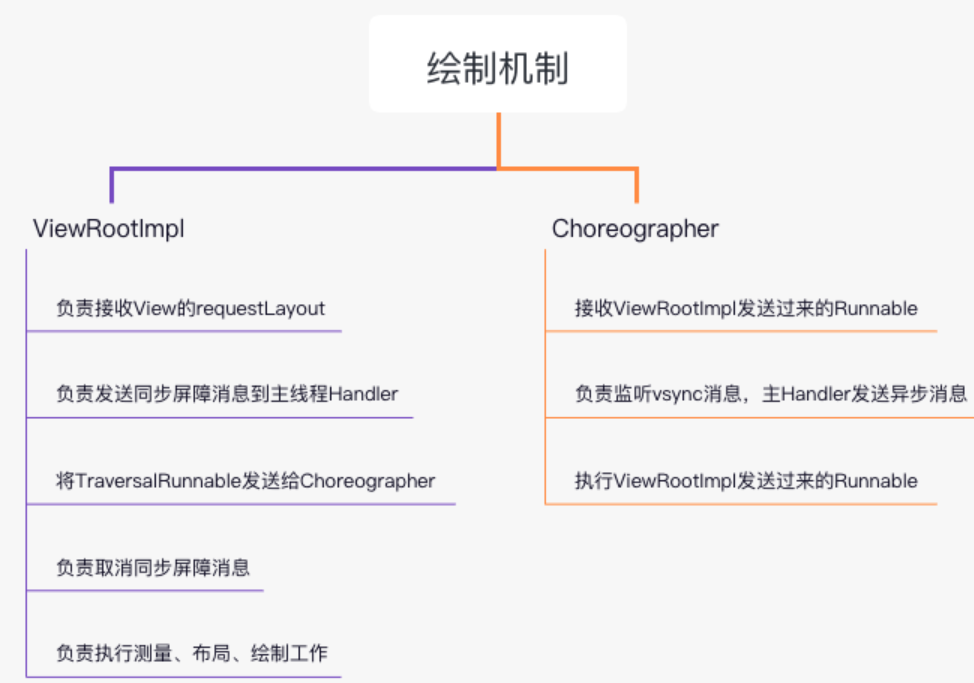

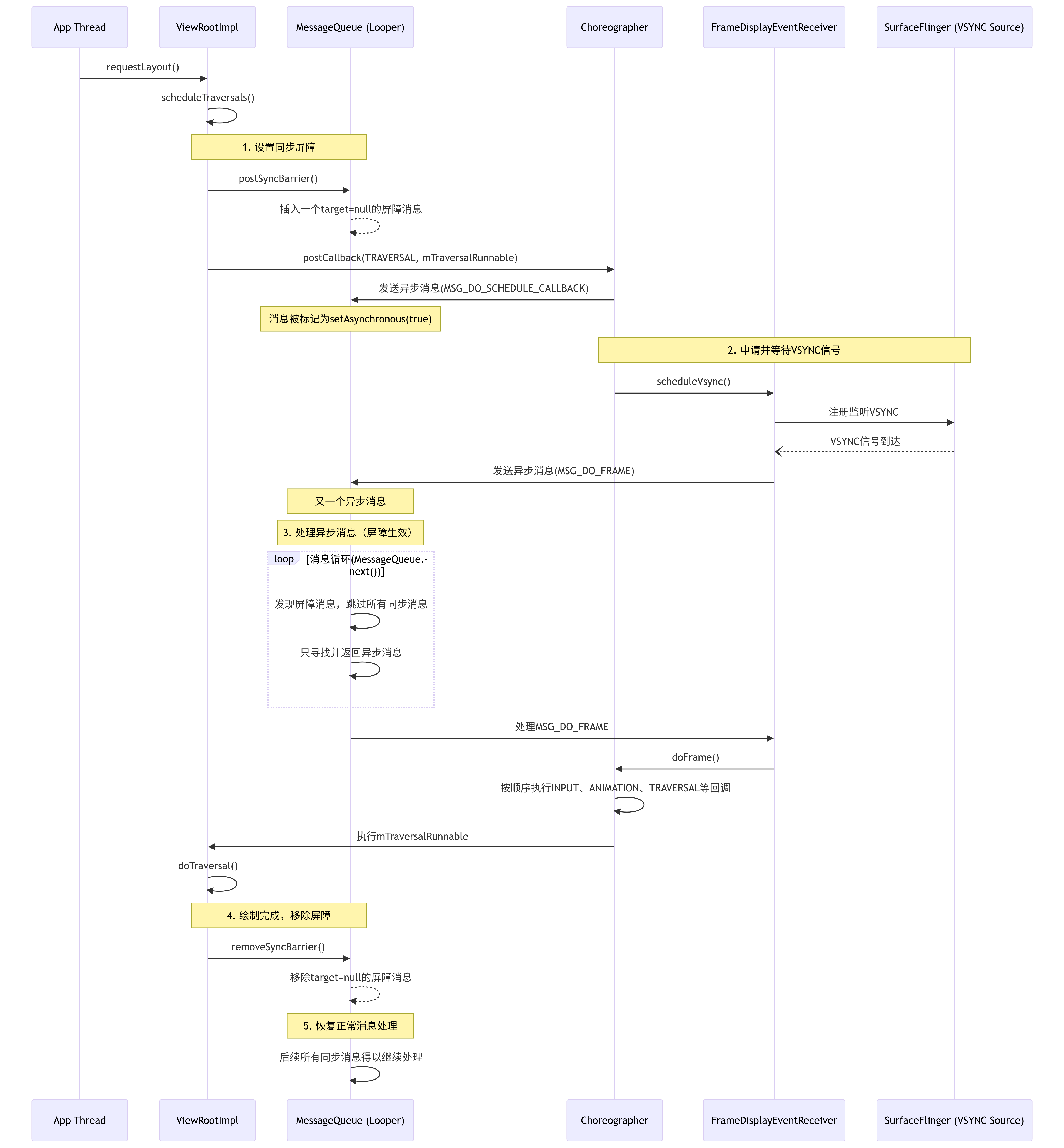

View 绘制的起点是 ViewRootImpl 的 requestLayout () 开始的，这个方法会去执行上面的三大绘制任务：测量、布局、绘制。调用 requestLayout () 方法之后，并不会马上开始进行绘制任务，而是会给主线程设置一个同步屏幕，并设置 Vsync 信号监听。当 Vsync 信号的到来，会发送一个异步消息到主线程 Handler，执行我们上一步设置的绘制监听任务，并移除同步屏障。

requestLayout 调用 scheduleTraversals
绘制方法 scheduleTraversals，刷新帧率

void scheduleTraversals() {
      if (!mTraversalScheduled) {
          mTraversalScheduled = true;
	// 同步屏障，阻塞所有的同步消息
          mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
	//监听Vsync信号，然后发送异步消息 -> 执行绘制任务
          mChoreographer.postCallback(
                  Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
      }
  }

postCallback 方法里执行

Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
msg.arg1 =callbackType;
msg.setAsynchronous(true);
mHandler.sendMessageAtTime(msg,dueTime);

在该方法中加入了同步屏障，后续加入一个异步消息 MSG_DO_SCHEDULE_CALLBACK，最后会执行到 FrameDisplayEventReceiver，用于申请 VSYNC 信号。

在等待 Vsync 信号的时候主线程什么事都没干，这样的好处是保证在 Vsync 信号到来时，绘制任务可以被及时执行，不会造成界面卡顿。
这样的话，我们发送的普通消息可能会被延迟处理，在 Vsync 信号到了之后，移除屏障，才得以处理普通消息。

同步屏障的移除
在 MessageQueue. java 的 removeSyncBarrier () 方法。
删除屏障消息的方法很简单，就是不断遍历消息队列，知道找到屏障消息，退出循环的条件有两个，一是 p.target == null，说明是屏障消息，二是 p.arg1 == token，也说明 p 是屏障消息，因为在屏障消息入队的时候，设置过 msg. arg1 = token。找到屏障消息后，把它从消息队列中删除并回收。

postSyncBarrier () 和 removeSyncBarrier () 必须成对出现，否则会导致消息队列出现假死情况。

如果不异常同步屏障消息，队列中已经没有了异步消息，但是存在普通消息，所以会一直等异步消息，普通消息得不到执行机会

Surface

在 WMS 中会为这个 Window 分配 Surface，并确定显示层级，可见负责显示界面的是画布 Surface，而不是窗口本身，WMS 将他管理的 Surface 交由 SurfaceFlinger 处理，SurfaceFlinger 将这些 Surface 合并后放入到 buffer 中，屏幕会定时从 buffer 中获取显示数据，显示到屏幕上。
[[6-系统源码#SurfaceView]]

刷新率

在 Android 系统中，屏幕定时从 buffer 中获取显示数据的时间通常是以屏幕刷新率（刷新频率）来衡量的。常见的屏幕刷新率包括60Hz 和120Hz，表示屏幕每秒刷新60次或120次。

具体的刷新时间取决于屏幕刷新率和 VSync 信号的触发。VSync（垂直同步信号）是一个由硬件生成的信号，用于同步屏幕刷新和显示数据的传输。在每个 VSync 信号触发时，GPU会从 buffer 中获取最新的显示数据，并将其显示在屏幕上。

以60Hz 的屏幕刷新率为例，每秒刷新60次，因此每次刷新的时间间隔约为16.67毫秒（1秒/60 = 0.0167秒 ≈ 16.67毫秒）。这意味着，屏幕会大约每16.67毫秒获取一次 buffer 中的显示数据，并更新到屏幕上。

需要注意的是，具体的屏幕刷新率和 VSync 触发时间可能因设备而异。某些设备可能具有不同的刷新率（例如90Hz 或120Hz），因此屏幕获取显示数据的时间间隔也会相应变化。此外，硬件和系统的性能也可能影响刷新时间的准确性。

VSYNC

Android 系统每隔16ms 发出 VSYNC 信号，触发对 UI 进行渲染，如果每次渲染都成功，这样就能够达到流畅的画面所需要的60fps，为了能够实现60fps，这意味着程序的大多数操作都必须在16ms 内完成。如果你的某个操作花费时间是24ms，系统在得到 VSYNC 信号的时候就无法进行正常渲染，这样就发生了丢帧现象。那么用户在32ms 内看到的会是同一帧画面。

用户容易在 UI 执行动画或者滑动 ListView 的时候感知到卡顿不流畅，是因为这里的操作相对复杂，容易发生丢帧的现象，从而感觉卡顿。有很多原因可以导致丢帧，也许是因为你的 layout 太过复杂，无法在16ms 内完成渲染，有可能是因为你的 UI 上有层叠太多的绘制单元，还有可能是因为动画执行的次数过多。这些都会导致 CPU 或者 GPU 负载过重。
vsync 信号是由底层发出的

cpu、gpu功能

• cpu 负责计算 measure layout draw
• gpu 负责渲染 display =>位图
• 每个16ms 会发送一次垂直同步信号 vsync
• 每次信号发送的时候都会从 gpu 的 buffer 中取出渲染好的位图显示在屏幕上，同时如果有需要还会进行下一次的 cpu 计算, 计算好后放入 buffer 中
• 如果计算时间超过了两次 vsync 之间的时间即16ms 则 vsync 信号会把上一次 gpu buffer 中的信息展示出来这时候就是卡顿
• 另外如果页面没有变化屏幕还是一样会去 buffer 中取出上一次的刷新, 只不过 cpu 不再去计算而已
